Kde počítat proužky na rezistoru?
Standardizace označování začala asi před 100 lety (ve 1920. letech XNUMX. století) organizací Electronics Industry Alliance (RMA) z Chicaga, která vyráběla rádia. Ta spočívala v aplikaci barevných kódů na rezistory, podle jejich parametrů.
Již v roce 1952 přijala Mezinárodní elektrotechnická komise IEC 62:1952 (v současnosti označená jako IEC 60062:1952). Norma se změnila a byla doplněna a nyní zůstává relevantní IEC 60062:2016 s drobnými dodatky AMD1:2019 CSV z roku 2019.
Barvy rezistoru
Výpočet odporu podle barvy se provádí od krajního (směrem k noze) a úzkého pruhu. Každá barva má svou vlastní číselnou hodnotu.
| Barva | Hodnota 1 | Hodnota 2 | Hodnota 3 | Faktor | Odchylka | Teplotní koeficient, ppm |
| černá | 1 Ohm | 220 | ||||
| hnědý | 1 | 1 | 1 | 10 Ohm | 1% | 100 |
| červená | 2 | 2 | 2 | 100 Ohm | 2% | 50 |
| oranžový | 3 | 3 | 3 | 1KOhm | 15 | |
| žlutý | 4 | 4 | 4 | 10KOhm | 25 | |
| zelená | 5 | 5 | 5 | 100KOhm | 0.5% | |
| modrý | 6 | 6 | 6 | 1 MΩ | 0.25% | 10 |
| fialová | 7 | 7 | 7 | 10 MΩ | 0.1% | 5 |
| šedá | 8 | 8 | 8 | 1 | ||
| bílá | 9 | 9 | 9 | |||
| stříbro | 0.01 | 10% | ||||
| zlato | 0.1 | 5% |
Barevné značení 3 pruhy
Toto označení se používá pro rezistory s tolerancí +- 20 %. Počítání začíná od kódu nejblíže okraji rezistoru. První dva pruhy označují odpor a třetí je násobitel.
Vypočítejme odpor rezistoru podle barvy: hnědá – zelená – zelená
- titulní strana – hnědá, odpovídá jedna = 1
- druhý pruh – zelená, odpovídá 5 = XNUMX
- třetí pruh – zelená, odpovídá faktoru rovnému 10 až páté mocnině = 100000
15 násobeno 10 5 = 1 500 000 Ohmů, což odpovídá 1.5 MΩ
4-barevné značení rezistorů
Je zde použito stejné značení jako u tříbarevného. K označení je přidána pouze barva udávající hodnotu odchylky (tolerance) v procentech.
5-barevné značení rezistorů
Ke čtyřem barvám je přidána další hodnota odporu. Například rezistor s kódy červeno-červeno-černo-hnědo-hnědé budou rovné 2200 Ohm a odchylka v 1% (pokud jej rozšíříte, 2-2-0 se vynásobí 10-1%).
Vyberte počet barevných pruhů:
Označte odpovídající barvy
černá hnědá červená oranžová žlutá zelená modrá fialová šedá bílá
černá hnědá červená oranžová žlutá zelená modrá fialová šedá bílá
černá hnědá červená oranžová žlutá zelená modrá fialová šedá bílá zlatá stříbrná
Rezistory jsou barevně označeny ve formě několika barevných kroužků. Barva kroužku určuje hodnotu odporu, násobitel, chybu a teplotní koeficient (TC). Značky rezistoru se čtou zleva doprava. Ukazuji tabulku univerzálního dekódovacího označení a řeknu vám, jak určit, kde se považuje začátek označení.
Jak určit začátek barevného značení rezistoru
První proužek ve značení je aplikován blíže k okraji tělesa odporu, pokud to rozměry neumožňují, pak je první proužek širší než zbytek. Můžete si toho také všimnout první prsten nemůže být zlatý nebo stříbrný. Existují také případy, kdy jsou tři pruhy na jedné straně a čtvrtý je dále – počítání se provádí ze strany, kde jsou tři.

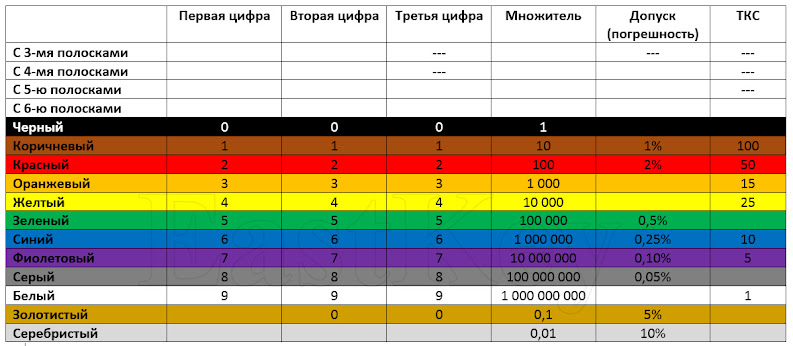

Univerzální tabulka pro rozluštění barevného označení rezistorů
Počet kroužků (pásů) a jejich účel (odpor, násobič, chyba a teplotní koeficient)
Označení rezistorů lze provést pomocí tří, čtyř, pěti nebo šesti barevných kroužků (proužků).
Příklad dekódování označení rezistoru barvou proužku
Pro rezistory se 3 proužky: 1 je první číslice, 2 je druhá číslice, 3 je násobitel. Tolerance těchto rezistorů je vždy 20 %.
Pro rezistory se 4 proužky: 1 – první číslice, 2 – druhá číslice, 3 – násobič, 4 – chyba (tolerance).
Pro rezistory s 5 proužky: 1 – první číslice, 2 – druhá číslice, 3 – třetí číslice, 4 – násobič, 5 – chyba (tolerance).
Pro rezistory se 6 proužky: 1 – první číslice, 2 – druhá číslice, 3 – třetí číslice, 4 – násobič, 5 – chyba (tolerance), 6 – TKS.
Univerzální barevné značení rezistorů a tabulkové dekódování Zkontrolováno EastKey dne 28. června 2020 Hodnocení: 5
