Jak zapojit topné rohože?

Je obtížné přeceňovat komfort vytápěných podlah, zejména v místnostech, jako je koupelna a toaleta. Ale ne vždy máme možnost „zvednout“ podlahu v místnosti vyplněním topného kabelu potěrem. A zde nám přichází na pomoc topná rohož, na kterou můžete pokládat dlaždice bez potěru. Jak nainstalovat rohože pro vyhřívané podlahy vám řekneme v našem článku.

Abychom mohli připojit vyhřívanou podlahu, budeme potřebovat tyto materiály a nástroje:

• topné rohože pro vytápěné podlahy (např. vyráběné firmou RiM);
• termostat;
• napájecí kabel pro napájení z rozvaděče k termostatu a také pro vytvoření „studeného konce“ topné rohože;
• tepelné a hydroizolační materiály;
• montážní krabice;
• izolovaná nebo neizolovaná spojovací objímka, teplem smrštitelná, montážní drát PuGV pro spojení sekcí rohože;
• megaohmmetr nebo multimetr;
• barevná lepicí páska.

Stejně jako v našich předchozích článcích upozorňujeme, že elektroinstalační práce by měly být prováděny pouze v plném souladu s bezpečnostními požadavky.

Je třeba poznamenat, že rozměry vyhřívané podlahové rohože vyráběné společností RiM musí odpovídat ploše, na kterou se plánuje položení. Šířka „dráhy“ rohože je 0,7 a 1 m.

Schéma zapojení vyhřívané podlahy

Montáž elektrického podlahového vytápění a jeho připojení se provádí po stavebních pracích.

Připravíme si drážky pro uložení napájecího kabelu od rozvodnice do instalační krabice, do které plánujeme termostat instalovat. Je důležité si uvědomit, že při instalaci vytápěných podlah v mokrých místnostech (koupelna, WC atd.) musí být termostat umístěn v sousední suché místnosti. Instalační výška termostatu v souladu s doporučením výrobce musí být minimálně 30 centimetrů od úrovně podlahy.

Stejným způsobem jsou připraveny drážky a otvory pro položení studeného konce vytápěné podlahy a teplotního čidla k termostatu.

Dále se provádějí tepelné a hydroizolační práce. Na podklad položíme tepelně izolační materiál. K tomu lze použít desky z pěnového polystyrenu (PP) o tloušťce 20 až 50 mm, podle typu místnosti (např. pokud je níže nevytápěná místnost, pak je třeba použít PP desku o tloušťce 50 mm ). Nutno podotknout, že použití fólie nebo třímilimetrového izolantu typu Penofol nezajistí potřebný tepelně izolační efekt.

Pokud je vyhřívaná podlaha instalována ve vlhkých místnostech, je nutné na tepelnou izolaci položit hydroizolační materiál. Vyrobíme cementopískový potěr o tloušťce cca 20-30mm a necháme minimálně tři dny schnout. Teprve poté můžete začít instalovat topnou rohož.

Po zaschnutí potěru tedy přistoupíme k označení míst, ve kterých nebude topná rohož instalována (nejlépe barevnou lepicí páskou). Patří mezi ně místa, kde je instalováno trvalé vybavení, jako jsou vany, toalety a skříně, jakož i vzdálenosti od stěn, topných trubek a topných zařízení. Vzdálenosti od stěn by měly být 10-20 cm, od topných zařízení – nejméně 20 cm.

Před instalací zjišťujeme celistvost topné rohože. Chcete-li to provést, změřte jeho odpor pomocí megaohmmetru nebo multimetru. Pokud je stejná nebo mírně odlišná od té, která je uvedena na štítku, znamená to, že integrita sekce není narušena. Přípustná změna odporu jádra nesmí překročit 10 %.

Nyní můžete zahájit instalaci. Začínáme od místa, kde kabel vyúsťuje do skříně termostatu. Topnou rohož položíme na povrch podlahy, vyhneme se místům označeným páskou.

Pro otáčení topné rohože je nutné řez na speciálně označeném místě odříznout, přičemž se dotkne pouze pletiva a napájecího kabelu. Topný kabel se nesmí přeříznout!

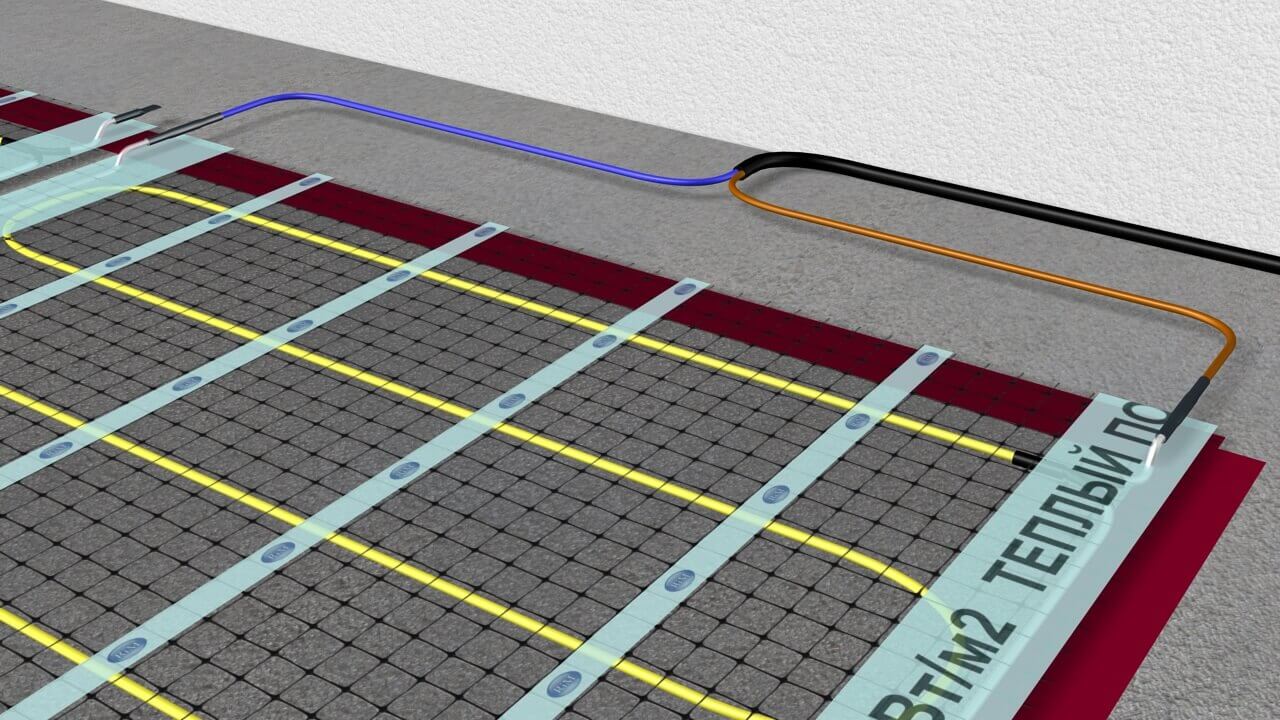

Po rozložení je nutné připojit napájecí vodiče topné rohože. Pro spojení dvou částí odřízneme potřebnou délku instalačního vodiče PuGV o průřezu 1,5 mm² a odizolujeme. Na to nasadíme smršťovací fólii a žíly spojíme pomocí izolované spojovací manžety. Dále smršťovačku nasuneme a zahřejeme.

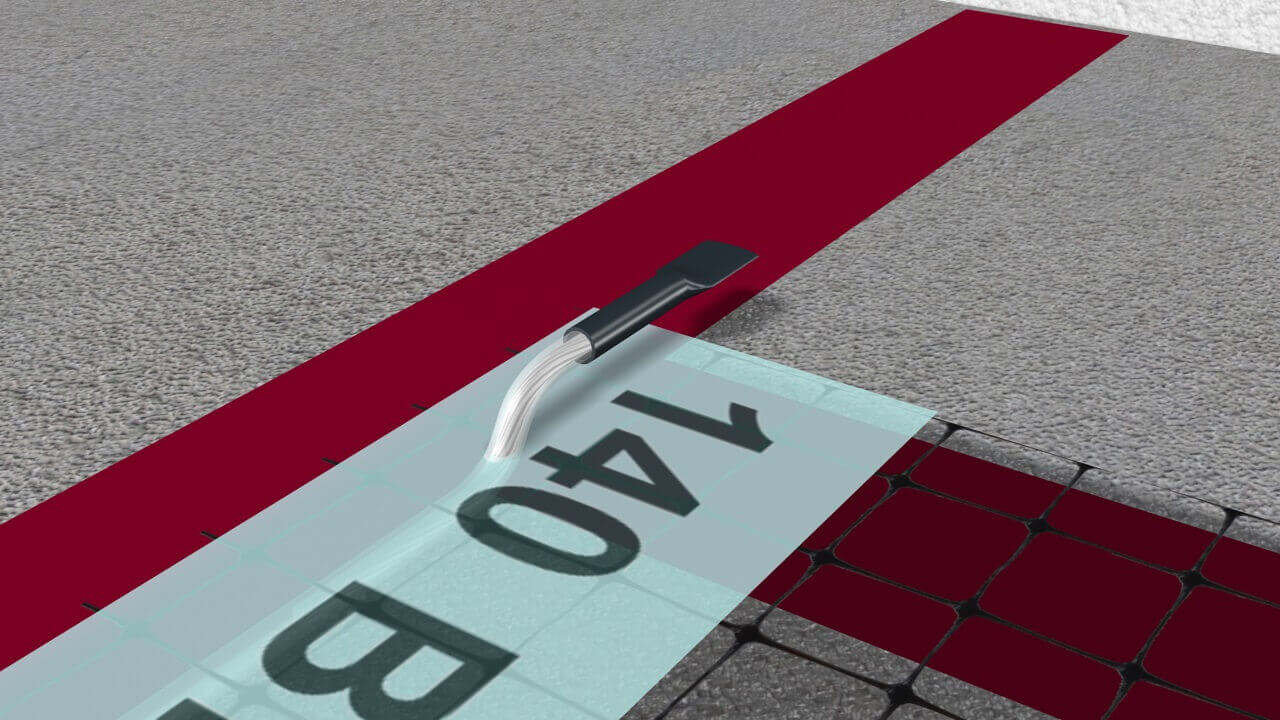

Po připojení topných sekcí instalujeme na konec topné rohože záslepky pro přívodní vodiče. Chcete-li to provést, nainstalujte smršťovací, zahřívejte a stlačujte jej.

Dále přistoupíme k výrobě „studeného“ konce topné rohože a jejímu připojení k termostatu.

Dvoužilový napájecí kabel položíme ve vedlejší místnosti k místu instalace termostatu. Po položení kabelu jej připojíme k topné části. Žíly očistíme, nasadíme smršťovací a spojíme pomocí izolované spojovací objímky. Poté nasadíme smršťovač a zahřejeme. Stejně postupujeme u druhého jádra kabelu.

Očistíme i druhý konec kabelu a zalisujeme lanka pomocí oček a označit:

• první jádro „studeného“ konce je „Ltp“;
• druhé jádro „studeného“ konce – „Ntp“

Začněme s instalací teplotního čidla. Vlnitou trubku fixujeme mezi závity kabelu tak, aby byla mezi nimi ve stejné vzdálenosti. Teplotní čidlo protáhneme pevnou trubkou a vyvedeme na místo instalace termostatu.

Teplotní čidlo se doporučuje instalovat ve vzdálenosti 0,5-1 m od stěny.

Oba slaněné vodiče zalisujeme oky a označíme („DT“).

Aby se malta nedostala dovnitř trubky, nainstalujte na její konec zátku.

Po položení topné rohože a instalaci teplotního čidla opět změříme odpor. Pokud indikátory odpovídají normě, můžete provést povrchovou úpravu, například položení dlaždic. Provoz vyhřívané podlahy by měl začít až po úplném vyschnutí potěru, což je 28 dní.

Dále připojíme termostat. Do předem připravené drážky položíme 2-žilový plochý kabel VVG-P z rozvodnice do instalační krabice, do které bude později instalován termostat.

Vezměte prosím na vědomí, že připojení vyhřívané podlahy musí být provedeno přes RCD nebo diferenciální jistič.

Ve stínění jádra kabelu připojte k diferenciálnímu jističi:

• připojte šedý vodič ke svorce „2“,
• modré jádro – se svorkou „N“ difavtomatu.

V instalační krabici vyčistíme žíly kabelů a označit:

• jádro s šedou izolací – označení „L“;
• modrá – „N“

Schéma připojení vytápěné podlahy k termostatu Vypadá to takhle:

• vodiče označené „L“ – svorka „L“ termostatu;
• jádro „N“ – svorka „N“;
• žíla kabelu s označením Ltp – se svorkou L1;
• Ntp jádro – se svorkou N1;
• jádra teplotních čidel označená DT – se svorkami označenými jako Sensor.

Termostat upevňujeme do instalační krabice.

Proto jsme instalovali a připojovali topné rohože pro vytápěné podlahy. Můžete se také podívat na naše video, které podrobně ukazuje, jak pokládat vyhřívané podlahy pod dlažbu.
